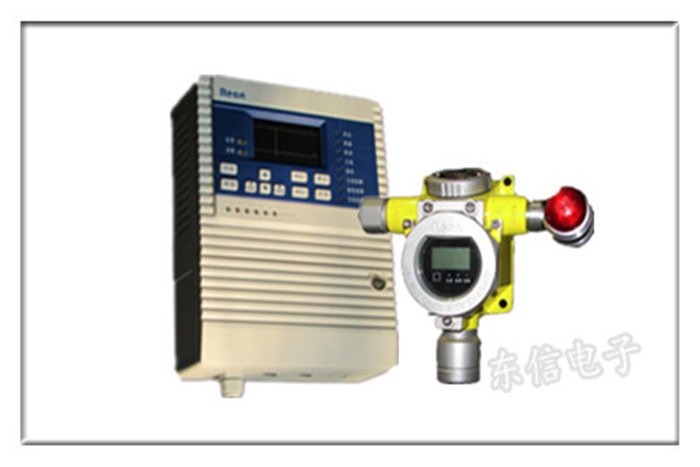

RBK6000系列可燃?xì)怏w報警器

注意事項

設備安裝、操作和維護之前務必仔細閱讀本技術手冊。

安裝及操作必須嚴格遵守國家相關標準。

探測器的任何操作都必須由專業人員執行。

嚴禁帶電操作（如安裝、零部件更換等）

探測器必須安全接地，以防受到射頻干擾的影響。

傳感器內部可能含有腐蝕性溶液，處理時應特別小心。

切勿擅自拆卸傳感器。

切勿將探測器置于超范圍的溫度下工作。

傳感器禁止高濃度氣體的沖擊。

傳感器使用壽命到期時，應及時更換傳感器。

RBK6000系列可燃?xì)怏w報警器

產品特點

● 測量準確傳感器

采用進口氣體敏感元件，精度高，零點漂移小，抗中毒性能好。

● 防爆型設計

可用于工廠條件的1、2區危險場合。

● 維修方便傳感器

采用數字化模組設計，現場更換時，無需校零、標定。

● 聲光報警（選配）

可選擇配接RAS-6000型防爆聲光報警燈，實現現場聲光報警。

● 防水設計

專業的雙腔體結構設計，適用于戶外環境。

產品參數

供電電壓 DC36V±15% 功耗 ＜1W

通訊方式 兩線 M-BUS 信號輸出 一組無源開關量（選配,觸點容量DC30V 3A）

報警方式 聲、光報警（選配，聲音強度＞95dB1米處） 顯示方式 LED狀態指示（電源、報警、故障）

測量范圍 （0-100）%LEL

檢測氣體 見附表 分辨率 --

檢測原理 催化燃燒式、電化學式、紅外式、半導體式 響應時間 催化燃燒式T90＜30s

電化學式、半導體式T90＜60s

紅外式T90＜90s

準確度 ±5%FS 重復性 2%

工作溫度 -40℃~70℃ 防護等級 IP65

存儲溫度 -25℃~55℃ 防爆等級 Exd IIC T6 Gb

濕度范圍 10%RH~95%RH（無凝霜） 認證 CCCF、CMC

壓力范圍 86kpa~106kpa 執行標準

材質 鑄鋁 重量 1.1kg

防爆連接螺紋 G3/4″ 尺寸 190mm×130mm×75mm

安裝方式 貼壁、抱管、支架、穿管

安裝線纜 RVS 2×2.5mm2

配套控制器 RBK-6000-ZL9、RBK-6000-ZL30、RBK-6000-ZL60



RBK6000系列可燃?xì)怏w報警器

a、遙控器操作

參數設置 密碼 操作步驟

“低報” “1111” 按“功能”鍵 》》 輸入密碼 - - - - 》》 按“ok”鍵 … …

按下“低報”鍵，“AL”低報閃爍 》》 “ ”、“ ”鍵位選，“▼”、“▲”調整低報

值 … …

按“ok”鍵，顯示“good”，數據存儲并退出！

按“ ”鍵，顯示“ESC”，自動退出，數據不存儲!

“高報” “1111” 按“功能”鍵 》》 輸入密碼 - - - - 》》 按“ok”鍵 … …

按下“高報”鍵，“AL”高報閃爍 》》 “ ”、“ ”鍵位選，“▼”、“▲”調整高報

值 … …

按“ok”鍵，顯示“good”，數據存儲并退出！

10

按“ ”鍵，顯示“ESC”，自動退出，數據不存儲!

“地址”

“量程”

“0911” 按“功能”鍵 》》 輸入密碼 - - - - 》》 按“ok”鍵 … …

地址：（探測器 ID 設置）

按下“地址”鍵，“ID”顯示 》》 “ ”、“ ”鍵位選，“▼”、“▲”調整數值 … …

量程：（探測器的量程范圍設置）

按下“量程”鍵，濃度值閃爍， 》》 “ ”、“ ”鍵位選，“▼”、“▲”調整數值 … …

“校零”

“跨度”

“標定”

“6677” 按“功能”鍵 》》 輸入密碼 - - - - 》》 按“ok”鍵 … …

校零：（探測器校零）

按下“校零”鍵，顯示“ ”、“零點數值” 》》 數值穩定后按下“ok”鍵！

跨度：（標氣濃度）

按下“跨度”鍵，顯示“ ”、“跨度值” 》》 “ ”、“ ”鍵位選，“▼”、“▲”

調整數值 》》 按“ok”鍵存儲退出！

11

標定：（氣體標定）

按下“標定”鍵，顯示“ ” 》》 通入標氣 》》 數值穩定后按下“ok”鍵，

顯示“good”數據存儲并退出，關閉氣源！

b） 氣體報警控制器操作

參數設置 密 碼 操作步驟

“報警點” “2222” 報警點：（探測器報警點設定）

長按“功能”鍵 》》 輸入密碼 - - - -

》》 再次按下“功能”鍵，“低報”閃爍

》》 “ ”、“ ”鍵選“巡檢地址”，“▲”、“▼”設置當前地址的低報

值 … …

設置完畢后，按下“聯動 1”，顯示“good”存儲退出。

不存儲，按“取消”鍵退出！

“標定值”設置 “0070” 長按“功能”鍵， 》》 輸入密碼 - - - -

》》 按下“功能”鍵，顯示 當前巡檢地址 的“標定值”，- - - -

》》 “▲”“▼”調整“標定值”,通過“ ”、“ ”切換巡檢地址 … …

12

按下“聯動 2”存儲當前”巡檢地址”的標定值！

按下“取消” 退出。

“探測器校零” “0062” 長按“功能” 鍵， 》》 輸入密碼 - - - -

》》 按下“功能”鍵，顯示當前“巡檢地址”的零點 Ad 值(16 進制),

》》 “ ”或“ ”切換巡檢地址；

按下“聯動 2”為校準當前“巡檢地址”零點值。

按下“取消” 退出。

氣體“標定” “0063” 長按“功能”鍵， 》》 輸入密碼 - - - -

》》 按下“功能”鍵，顯示當前“巡檢地址”的 Ad 值(16 進制)



》》 通入標氣，穩定后按下“聯動 2”標定 … …

》》 “ ”、“ ”切換巡檢地址，重復上一步驟對其他地址探測器氣體

標定。

13

按下”取消” 退出。

“探測器編址”

[要求：控制器為空載

（不得連接探測器）且

主機檢測出探測器離線

并發出故障報警]

“7015” 長按“功能”鍵， 》》 輸入密碼 - - - -；

》》 再次按下“功能”鍵；

》》 “▲”、“▼”調至需要的地址；接入需要配置的探測器，

主機蜂鳴器響，地址+1，當前探測器編址成功；

》》 連續接入需要配置的探測器，控制器蜂鳴器響，地址+1，依次編址；

編址完成后自動退出（顯示 fail，編址失?。┌?ldquo;取消”鍵退出！
